1、简介
由上面章节的描述可知，在BLE协议栈中：
Physical Layer负责提供一系列的Physical Channel；- 基于这些
Physical Channel，Link Layer可在两个设备之间建立用于点对点通信的Logical Channel； - 而
L2CAP则将这个Logical Channel换分为一个个的L2CAP Channel，以便提供应用程序级别的通道复用。到此之后，基本协议栈已经构建完毕，应用程序已经可以基于L2CAP欢快的run起来了。
在L2CAP之上，就是ATT协议了，那么ATT又是什么呢？
ATT（Attribute Protocol），This specification defines the Attribute Protocol; a protocol for discovering, reading, and writing attributes on a peer device
ATT (Attribute Protocol)，BLE属性协议，它是处于L2CAP协议层与GATT之间的一层属性操作协议，用于在一对蓝牙设备之间发现、读取、写入属性。
2、为什么要有ATT协议
谈起应用程序，就不得不说BLE的初衷----物联网。物联网中传输的数据和传统的互联网有什么区别呢？
抛开其它不谈，物联网中最重要、最广泛的一类应用是：信息的采集。
这些信息往往都很简单，如温度、湿度、速度、位置信息、电量、等等。采集的过程也很简单，节点设备定时的向中心设备汇报信息数据，或者，中心设备在需要的时候主动查询。基于信息采集的需求，BLE抽象出一个协议：Attribute protocol，该协议将这些“信息”以“Attribute（属性）”的形式抽象出来，并提供一些方法，供远端设备（remote device）读取、修改这些属性的值（Attribute value）。
3、ATT数据结构
ATT协议定义了两个角色：server和client。它允许server向client提供一些可操作的属性信息。
一个属性其包含了如下几个信息：
-
attribute handle：
server端的属性的唯一标识，通常用16bit的值表示，用作唯一识别Attribute server上的所有Attribute。Attribute Handle的存在有如下意义：- 一个
server上可能存在多个相同type的Attribute，显然，client有区分这些Attribute的需要。 - 同一类型的多个
Attribute，可以组成一个Group，client可以通过这个Group中的起、始handle访问所有的Attributes。
- 一个
-
attribute type：使用通用唯一标识符
(UUID：universally unique identifier)来表示，类似于我们常说的“温度”、“湿度”等人类可识别的术语。 -
attribute Value：
attribute type所对应的值，可以是一个数组，或者一个单一的值 -
permission：属性访问权限
- 访问有关的权限（access permissions），Readable、Writeable以及Readable and writable；
- 加密有关的权限（encryption permissions），Encryption required和No encryption required；
- 认证有关的权限（authentication permissions），Authentication Required和No Authentication Required；
- 授权有关的权限（authorization permissions），Authorization Required和No Authorization Required。
注意：这里说的数据结构不是在空中传播的数据结构，而是一条属性在存储器中定义的数据结构。
4、ATT PDU
Attribute PDU用于空中传播，其有几种类型：
- 客户端发送到服务端的
PDU有：Commands、Requests、Confirmations - 服务端发送到客户端的
PDU有：Responses、Notifications、Indications
4.1 包格式
-
Attribute Opcode：
Bit5-0用于标识每一条ATTPDU类型，bit6用于标识该PDU是否为Command(当该标志设置为1，表示这是一个命令)，bit7用于标识是否含有Authentication Signature字段。 -
Attribute Parameters：属性参数，包括各种参数等。
-
Attribute Signature：认证许可信息，该字段的存在，取决于
Opcode的bit7
其中，ATTPDU的Opcode字段取值有：
每一个类型对应不同的命令，不同的命令又对应不同的参数！
4.2 Attribute Protocol PDUS
下面介绍一些ATT协议所涉及的PDU

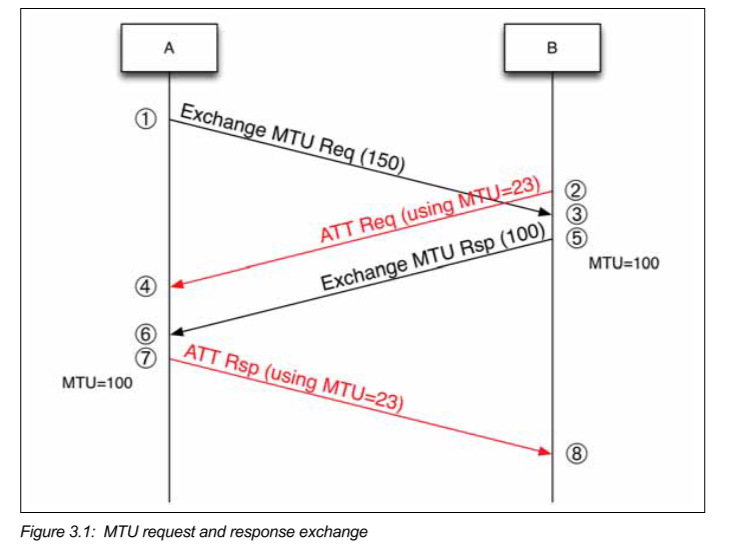

4.2.1 MTU Exchange
这里涉及两个命令：

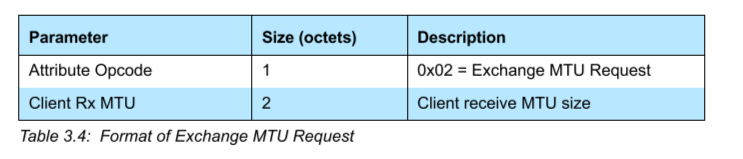

- Exchange MTU Request：客户端通知服务端，最大接收的
MTU大小

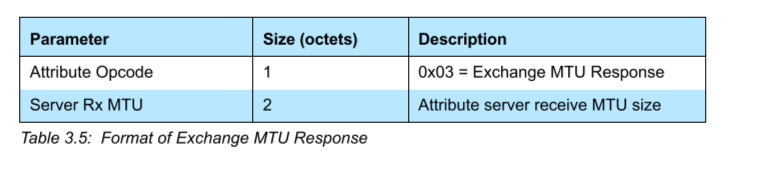

- Exchange MTU Response：服务端回复客户端，支持的最大
MTU大小
4.2.2 Reading Attributes
该分类下又有好多获取信息的方法，下面仅列举一部分：

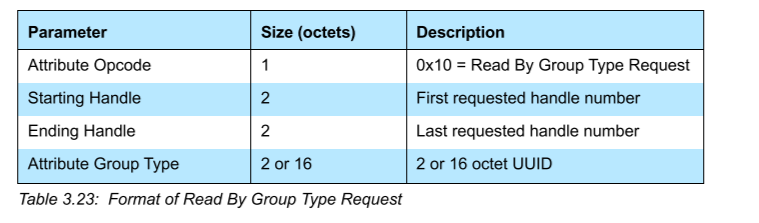

- Read by Group Type Request：在指定的
handle范围内，获取已知属性类型的属性值

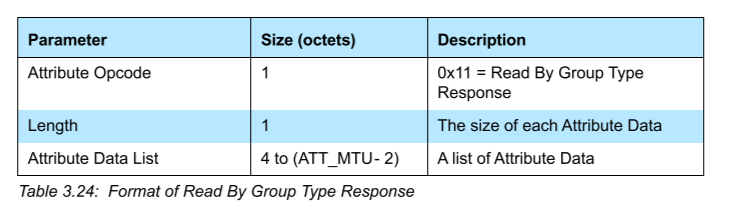

- Read by Group Type Response：回复
request命令，包含要获取的属性值信息

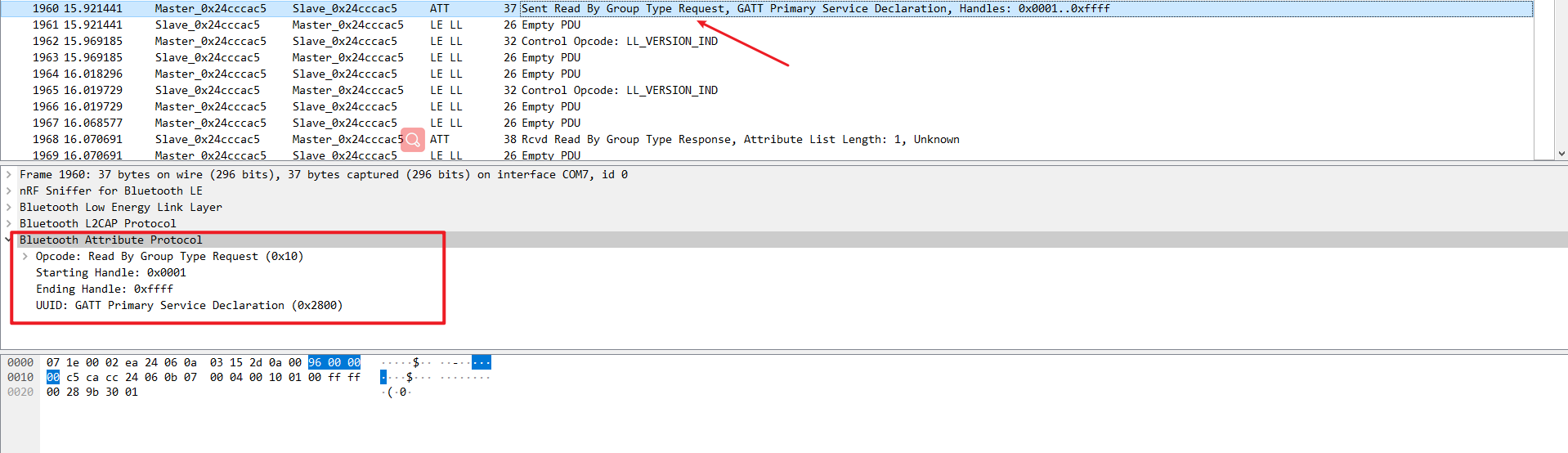

通过抓包，可以看到该数据结构如下：

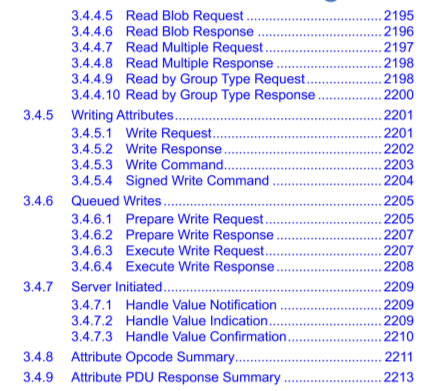

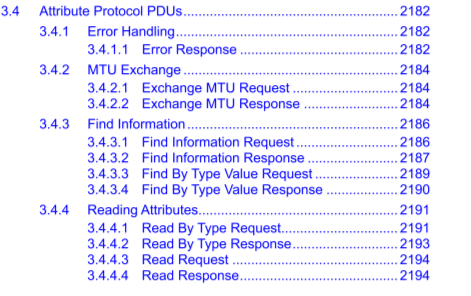

4.2.3 ATT Protocol PDUs 汇总
下面主要介绍
ATT所涉及的一些协议PDU类型
5、ATT PDU 包的封装流程

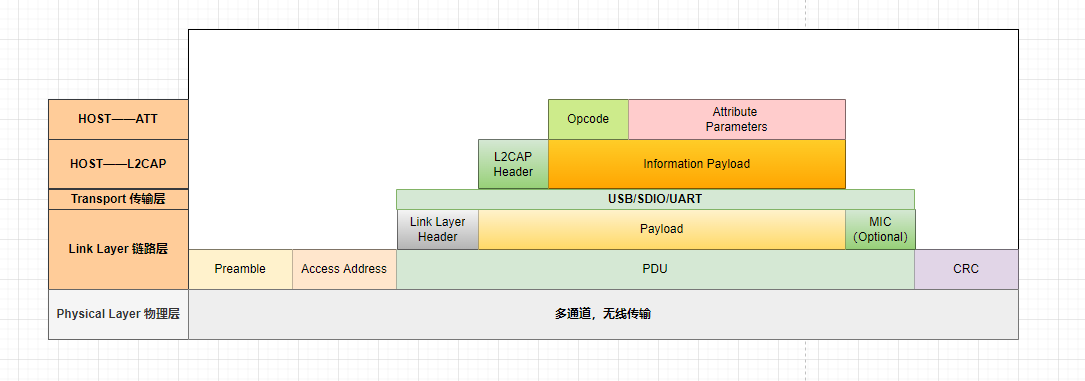

下图是ATT层将构建好的数据下发的流程，可以直观的理解数据包的封装流程！
